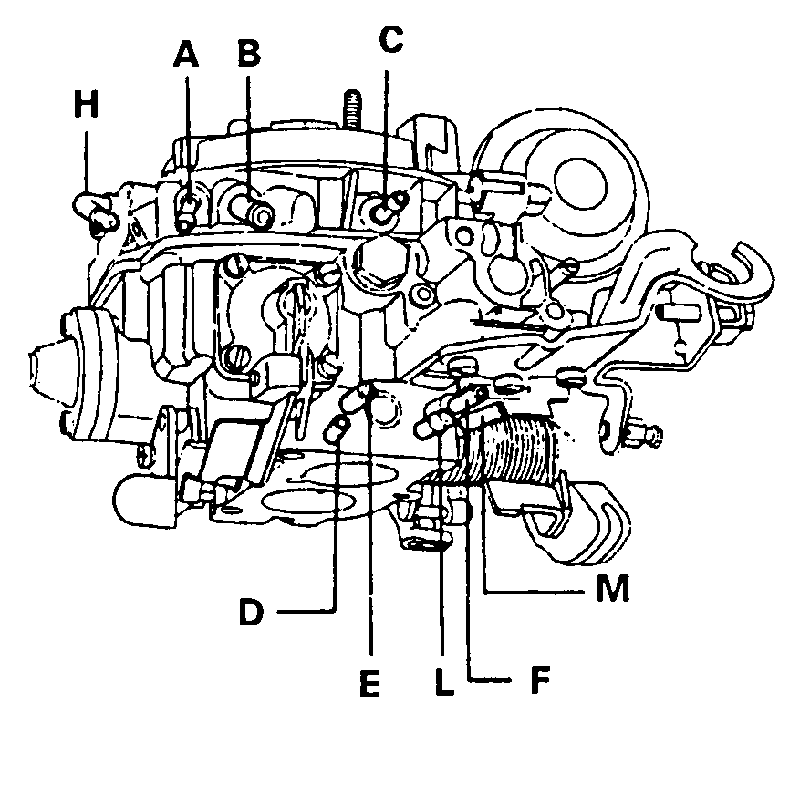

Posicionamento das Mangueiras no carburador 2E7 e 3E
A - Retorno de combustível (AP1800 gasolina)
B - Alimentação de combustível
C - Sistema de partida a frio (veículos a álcool)
D - Desafogador
E - Ventilação positiva do cárter - 93 - (álcool) ligada ao ponto B
F- Distribuidor
H- Respiro da cuba (gasolina)
L- Válvula do filtro de carvão ativado (gasolina)
M - Válvula de recirculação dos gases de escape (todos os motores a gasolina e os álcool com transmissão automática)

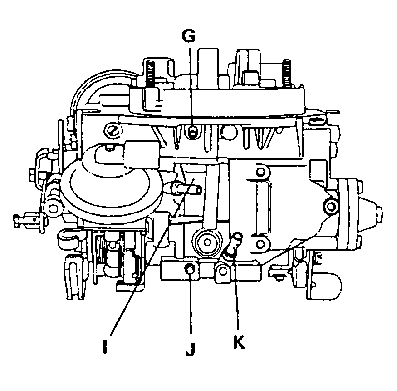

G - Válvula pneumática (exceto AP 1800 a gasolina)
I - Acionador do 2º estágio
J- Filtro de ar (válvula termopneumática)
K- Válvula corretora da rotação da marcha-lenta (veículos com climatizador)
