Componentes - Carburador

Componentes - Carburador

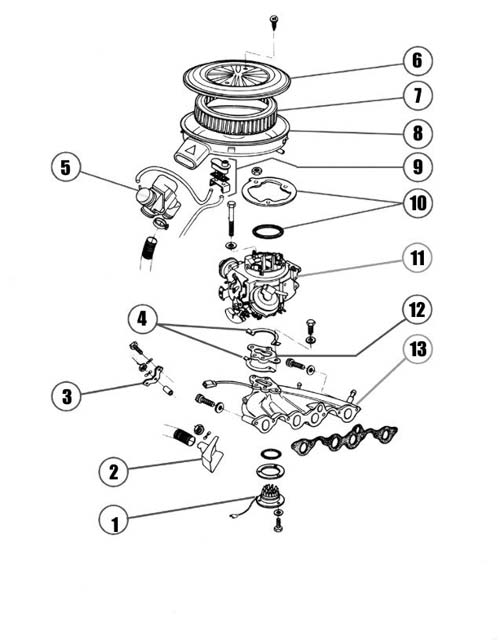

  1. Pré-aquecedor (PTC)

  2. Condutor do ar pré-aquecido

  3. Chapa de interligação dos coletores

  4. Trava

  5. Bocal com válvula reguladora do ar pré-aquecido

  6. Tampa do filtro de ar

  7. Elemento filtrante

  8. Base do filtro de ar

  9. Válvula reguladora duplas

  10. Flange/borracha de vedação

  11. Carburador

  12. Flange

  13. Coletor de admissão

  1. Bomba de aceleração

  2. Válvula eletromagnética

  3. Válvula de máxima

  4. Junta

  5. Dispositivo de vácuo do afogador

  6. Suporte do cabo do afogador

  7. Válvula pneumática

  8. Acionador do 2º estágio

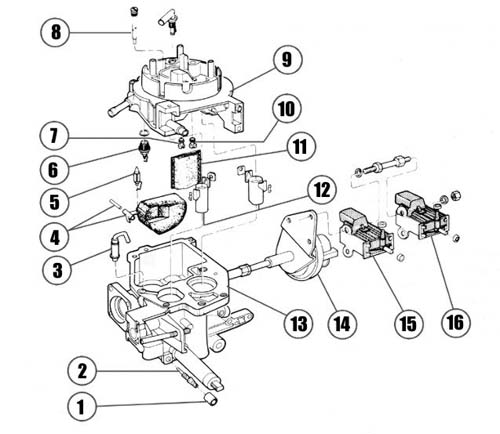

  1. Lacre do parafuso de regulagem da mistura

  2. Parafuso de regulagem da mistura

  3. Tubo injetor

  4. Bóia e eixo

  5. Agulha da válvula-estilete (1,8L)

  6. Sede da válvula-estilete (2,0L)

  7. Calibre do pulverizador principal do 1º estágio

  8. Calibre da marcha-lenta

  9. Tampa

  10. Calibre do pulverizador principal do 2º estágio

  11. Filtro de tela

  12. Difusores secundários

  13. Corpo do carburador

  14. Dispositivo de vácuo corretor da rotação de marcha-lenta

  15. Válvula eletropneumática do corretor da marcha-lenta

  16. Válvula eletropneumática do 2º estágio

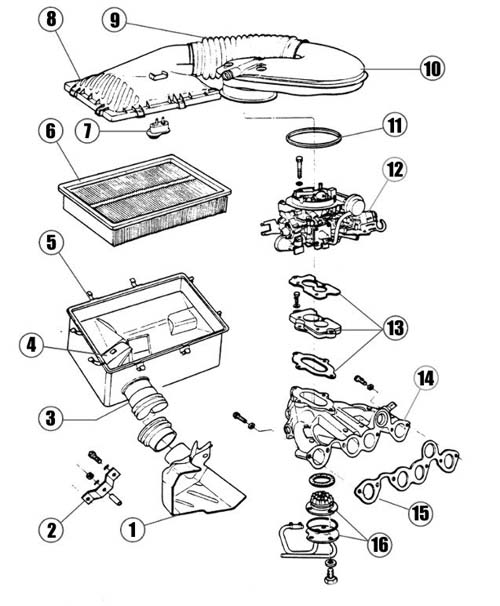

  1. Captador do ar aquecido

  2. Haste de interligação dos coletores

  3. Mangueira condutora do ar aquecido

  4. Regulador do ar aquecido

  5. Base do filtro de ar

  6. Elemento filtrante

  7. Válvula termopneumática

  8. Tampa do filtro de ar

  9. Mangueira condutora de ar

  10. Condutor de ar

  11. Anel de vedação

  12. Carburador

  13. Flange/Juntas da base do carburador

  14. Coletor de admissão

  15. Junta de vedação

  16. Aquecedor

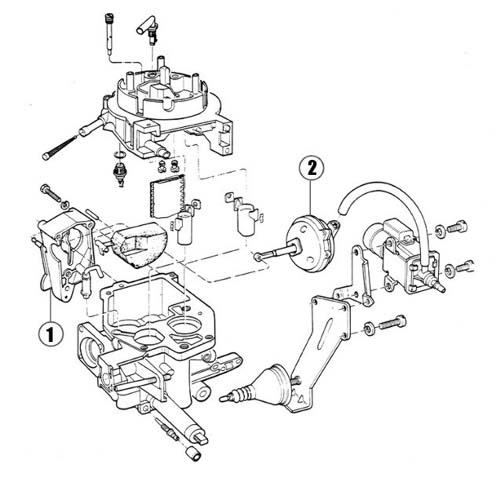

  1. Suporte do corretor da rotação da marcha-lenta

  2. Corretor da rotação da marcha-lenta
