Carburador 30/34 - 3E
| Dentre as inúmeras novidades da linha Volkswagen 1990, uma delas foi a introdução do Carburador 30/34 - 3E nos motores Alta Performance 2000 - 2ª fase. | ||
| Ele apresenta diversas inovações que visam proporcionar um maior desempenho com melhor dirigibilidade. Os procedimentos de ajuste e regulagem são similares aos do Carburador Brosol 2E7, porém sua calibragem e seus dados de regulagem são específicos. | ||
|

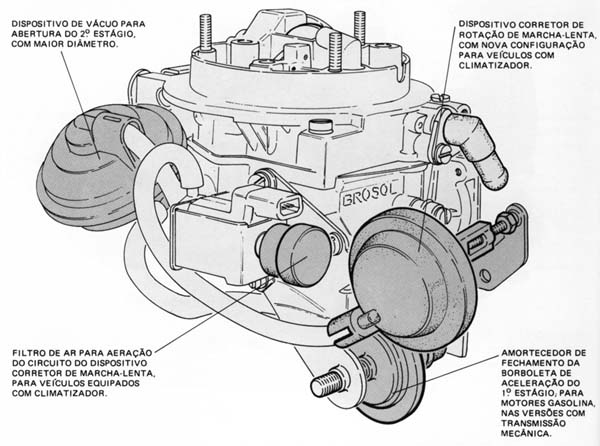

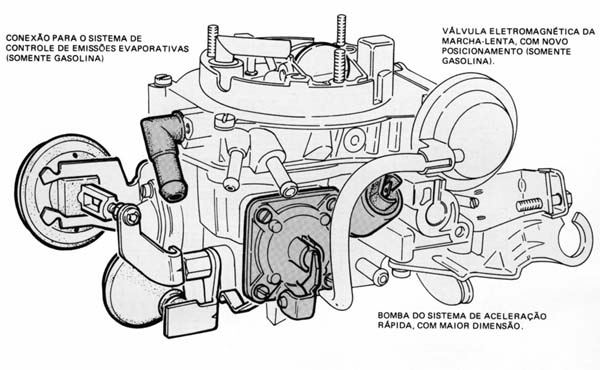

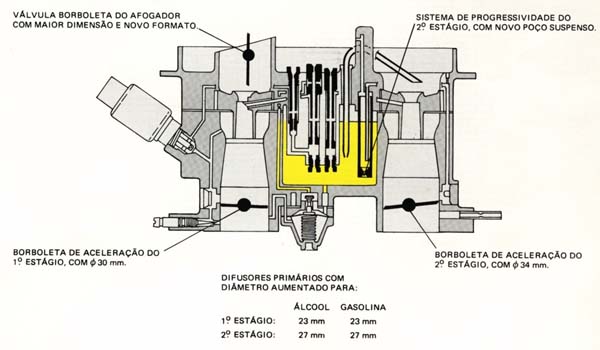

As suas principais características: |
||
|
|
|
|
| Diagnósticos |
||

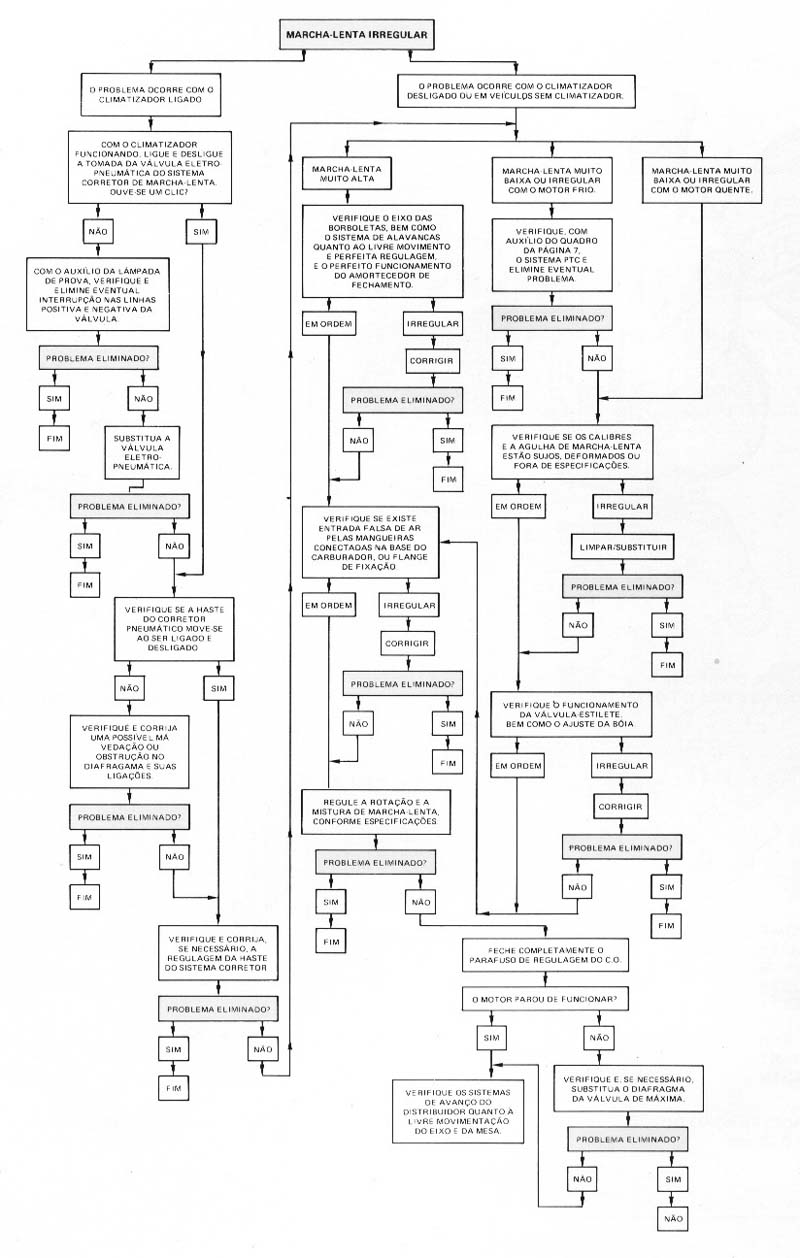

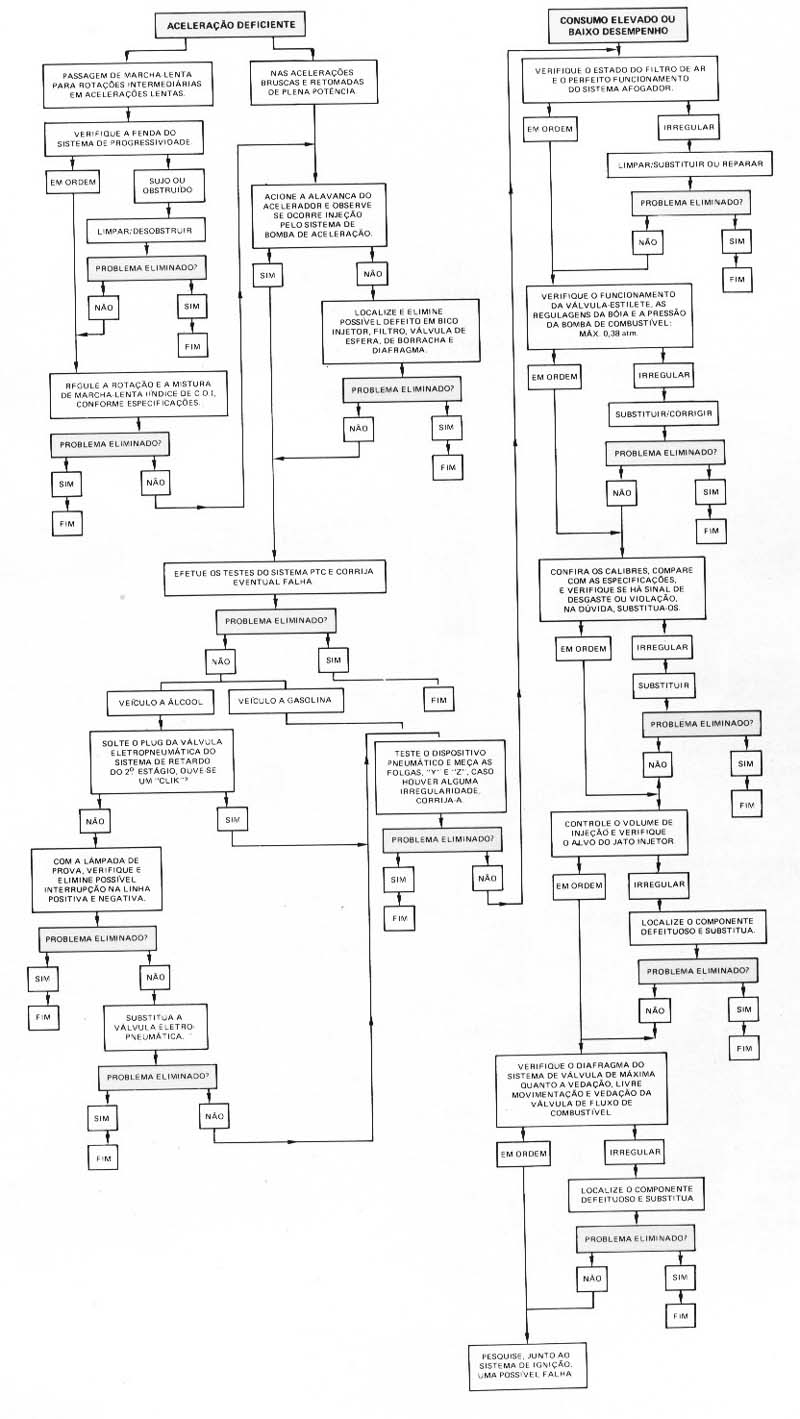

| Marcha-Lenta Irregular | Aceleração Deficiente / Consumo Elevado e Baixo Desempenho |
 |
 |
|
Tabela de Calibragem |
|||
|
- |
|||
| Motores - Prefixo | |||
| UQ | UR | ||
|
Número da Peça / Acabamento do Veiculo (Ver Obs. 01) |
|||
| 053 129 015.56/- | 053 129 015.46/- | ||
| 053 129 015.57 / AC (1) | 053 129 015.47 / AC (1) | ||
| 053 129 015.58 / T.A. - AC (1) | 053 129 015.48 / TA - AC (1) | ||
|
- |
|||
|
Calibragens |
|||
| - | |||
| 1º Estágio | 2º Estágio | 1º Estágio | 2º Estágio |
| Calibre do Pulverizador Principal | |||
| 120 | 107 | 137,5 | 152,5 |
|
Calibre da Marcha-Lenta (Combustível / Ar) |
|||
| 60 / 145 | - | 80 / 160 | - |
|
Calibre do Tubo Injetor / Identificação |
|||
| 0,35 / 35 | - | 0,7 / 70 | - |
|
Diâmetro do Difusor (Primário / Secundário ) - mm |
|||
| 23 / 8 | 27 / 7 | 23 / 8 | 27 / 7 |
|
Vazão da Bomba de Aceleração cm³ |
|||
| 4 a 6 | - | 6,5 a 8,5 | - |
|
Altura da Bóia - mm |
|||
| 26,5 a 28,5 | - | 26,5 a 28,5 | - |
|
Abertura da borboleta do afogador a uma depressão de 450mmHg (acionamento. afogador. total / parcial) - mm |
|||
| 5,3 a 5,7 / - | - | 3,8 a 4,2 / 5,8 a 6,2 | - |
| Abertura positiva - mm | |||
| 0,8 a 0,9 | 0,8 a 0,95 | ||
| Válvula de máxima (identificação) Folgas Y / Z - mm | |||
| 0,5 a 1,1 / 0,4 a 0,7 | - | 0,5 a 1,1 / 0,4 a 0,7 | - |
| Rotação da Marcha-Lenta | |||
| 850 a 950 rpm | 850 a 950 rpm | ||
| Índice de CO (%) | |||
| 1 a 2 | 1 a 2 | ||
