Vazão da bomba de aceleração
Deve ser verificada sempre que se trocar o tubo injetor, diafragma, válvula de borracha e tampa da bomba de aceleração.

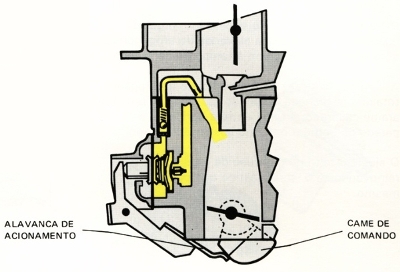

A regulagem da vazão é feita através do came de comando da injeção, aproximando-o ou distanciando-o da alavanca de acionamento.
Atenção: Observe, durante essa regulagem, os diferentes valores de calibragem do turbo injetor.
.
|
|
Alvo do jato do sistema de bomba de aceleração
Deve ser verificado depois da regulagem da vazão da bomba de aceleração, conforme ilustrações abaixo.
Gasolina
A regulagem deve ser feita, de modo que o jato de combustível seja direcionado, para atingir o fim do paralelo do difusor primário.
Atenção: Neste caso, ao se montar a tampa do carburador, o jato deve atingir o difusor secundário.
Álcool
A regulagem deve ser feita, de modo que o jato de combustível passe livre pelo fluxo principal do 1º estagio e atinja a fresta da borboleta.
Atenção: Neste caso, ao se montar a tampa, o jato deve fluir livremente até atingir a fresta da borboleta.
