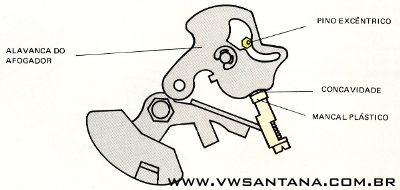

Abertura parcial da borboleta do afogador (pino excêntrico)

Este ajuste deve ser feito após a regulagem da abertura da borboleta do afogador (pneumático). Para isso observe os diferentes procedimentos para os modelos a gasolina e álcool.

Gasolina

Com depressão aplicada e o afogador acionado, até que o mancal plástico se aloje na concavidade da alavanca de acionamento, a borboleta do sistema apresentara uma abertura que devera ser igual a da regulagem anterior.

Caso isso não ocorra, ela deve ser corrigida pelo pino excêntrico, conforme a ilustração acima.

Álcool

Com a depressão aplicada e o afogador acionado totalmente, a borboleta do sistema apresentara uma abertura que deverá estar de acordo com a especificação.

Caso isso não ocorra, ela deve ser corrigida no pino excêntrico, conforme a ilustração acima.
