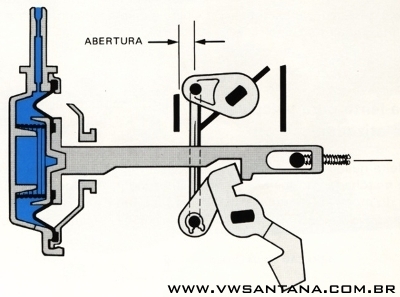

Abertura da borboleta do afogador (pneumático)

Deve ser verificada e regulada sempre que for substituído o dispositivo pneumático de abertura da borboleta do afogador, e o sistema de alavancas. Durante essa regulagem, devem ser observados os diferentes procedimentos para os modelos a gasolina e álcool.

Gasolina

Com a depressão aplicada e o afogador totalmente acionado, a borboleta do sistema apresentará uma abertura, que é regulada através do parafuso de fenda.

Álcool

Com a depressão aplicada e o afogados acionado, até que o mancal plástico se aloje na concavidade da alavanca de acionamento, a borboleta do sistema apresentará uma abertura, que também é regulada através do parafuso de fenda.
