Vedador Lateral da Transmissão
Troca do Vedador
| 1. Eleve o veículo |
| 2. Remova a articulação homocinética do flange de propulsão |
| Atenção: Para o vedador esquerdo, é necessário soltar a ponteira de articulação do braço da suspensão, afastando-a do flange de propulsão. |

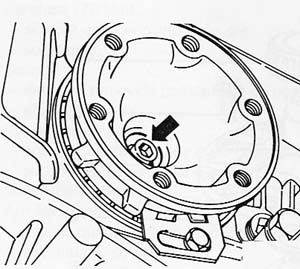

| 3. Solte o flange de propulsão, travando-o por meio de um tocapino |
|
|
| 4. Posicione uma bandeja coletora de óleo embaixo |
| 5. Remova o flange de propulsão |

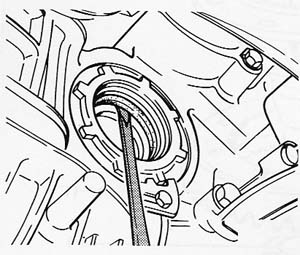

| 6. Remova o vedador, utilizando uma alavanca (chave de fenda) |
|
|
| 7. Aplique graxa de múltiplas aplicações entre os lábios do novo vedador |
| 8. Instale o novo vedador até o batente |
|
|

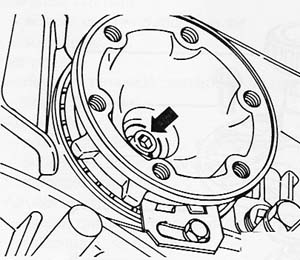

| 9. Fixe o flange de propulsão e aperte o parafuso com 25Nm |
| 10. Fixe a articulação homocinética no flange de propulsão, apertando os parafusos com 45Nm. |
| Obs.: Para o vedador esquerdo, fixe a ponteira de articulação do braço da suspensão. |
