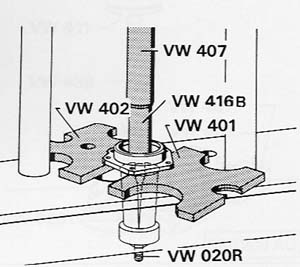

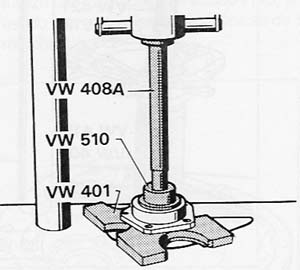

1. Instale o anel externo do rolamento

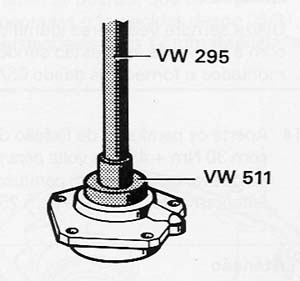

2. Instale o 1º vedador no flange com o lado aberto voltado para o diferencial

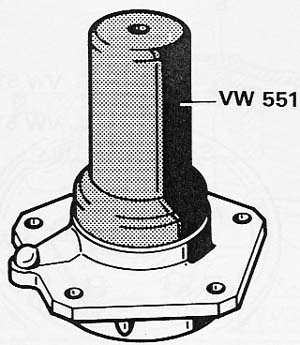

3. Instale o 2º vedador no flange com o lado aberto voltado para a carcaça das engrenagens planetárias

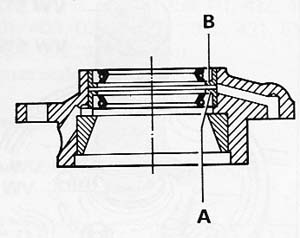

4. Certifique-se de que a posição de montagem dos vedadores esteja correta

A = vedador da carcaça do diferencial

B = vedador da carcaça das engrenagens planetárias

Atenção: Na substituição do flange retentor faça a ajustagem do pinhão

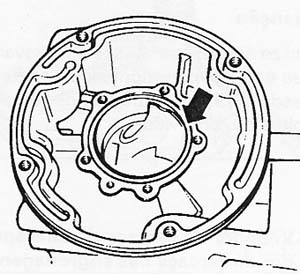

5. Preencha com adesivo selante para motores o rebaixo do alojamento do vedador do flange do retentor do rolamento do pinhão

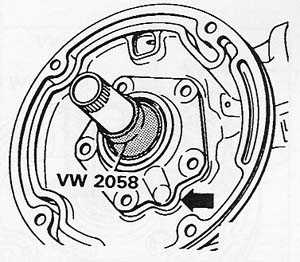

6. Instale o flange retentor do rolamento traseiro do eixo do pinhão. Antes, porém instale o vedador do canal de óleo (indicado)

Atenção: Utilize sempre vedadores identificados com a cor verde, tanto para o flange como para o canal de passagem do óleo.

7. Aperte os parafusos de fixação do flange com 30Nm + 45° de volta para parafusos autotravantes. Se forem parafusos aplicados anteriormente, aperte-os com 25Nm (após apertá-los, limpe o excesso de adesivo).

Atenção: Utilize sempre parafusos autotravantes.
