Rolamento do Diferencial

Eixo do Pinhão

Ajuste

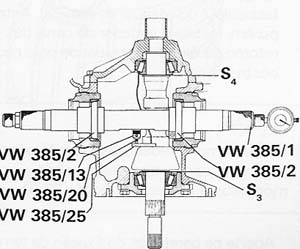

Ajustagem do pinhão, através dos calços S3 e S4, é necessária sempre que for substituído:
- Carcaça do diferencial
- Rolamento do pinhão
- Conjunto coroa e pinhão
- Rolamentos do diferencial
- Tampa do diferencial
- Flange retentor do rolamento

1. Aqueça a 120ºC aproximadamente o rolamento traseiro do eixo do pinhão e a bucha dos vedadores, sem o calço S3.
2. Instale o rolamento e a bucha no eixo do pinhão e prense-os com 3 toneladas.

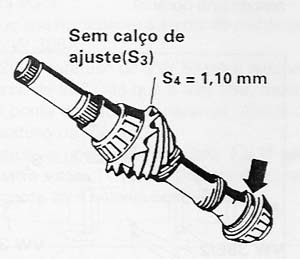

3. Aqueça a 120°C aproximadamente e instale o rolamento dianteiro do eixo do pinhão com um calço de 1,10mm.
4. Prense-o com 3 toneladas
Importante: Sem o caço de ajuste S4, poderá ocorrer interferências com a carcaça durante a medição, acarretando leitura incorreta.

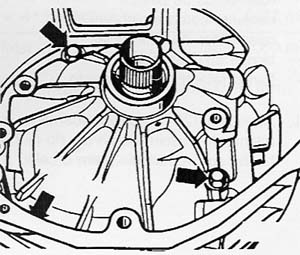

5. Instale a tampa da carcaça do diferencial com 4 parafusos, apertando-os com 25Nm.
6. Instale o eixo do pinhão na carcaça e o flange retentor do rolamento com todos os parafusos, apertando-os com 25Nm.

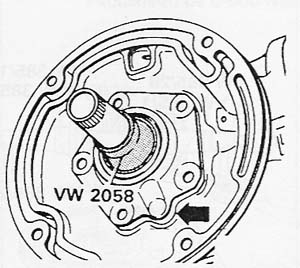

Atenção: Verifique se o vedador do canal de óleo está devidamente instalado (seta)
- O diferencial não deverá estar montado na carcaça.

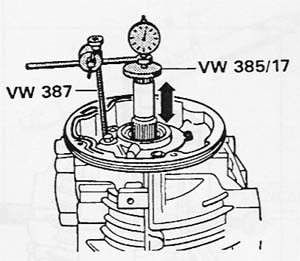

7. Instale a VW 387 num dos parafusos do flange. Instale o relógio centesimal sobre a VW 385/17 e zere-o
8. Desloque axialmente o eixo do pinhão (sem girá-la) e anote o valor obtido
9. Some o valor obtido à espessura do calço previamente instalado (1,10mm), mas os valores predeterminados e constantes de pressão dos rolamentos (0,15mm) e assentamento dos rolamentos (0,10mm).
A partir disto será obtido o S.total
Exemplo:
Valor obtido = 1,48mm
Calço instalado = 1,10mm
Pressão dos rolamentos = 0,15mm
Assentamento dos rolamentos = 0,10mm
S.total = 2,83mm
10. Remova o eixo do pinhão
11. Remova o calço de 1,10 e instale um calço que tenha espessura "S.total"
12. Aqueça a 120°C e instale o rolamento dianteiro da árvore do pinhão com o "S.total"
13. Prense-o com 3 toneladas
14. Instale novamente o eixo do pinhão na carcaça

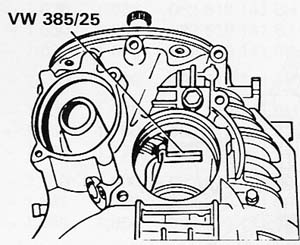

15. Instale devidamente a VW 385/25 no interior da carcaça, sobre o eixo do pinhão

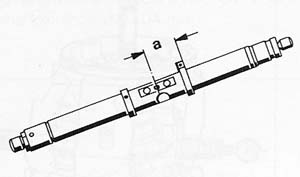

16. Ajuste a VW 385/1, de maneira que o anel de ajuste mantenha a medida a = 58mm

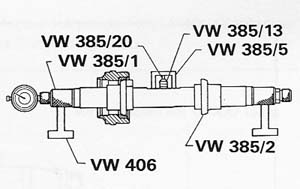

17. Complete a VW 385/1, instalando as ferramentas, a luva de ajustagem e o relógio centesimal, conforme figura.
18. Zere o relógio centesimal, considerando uma pressão inicial correspondente a um deslocamento de 3 mm

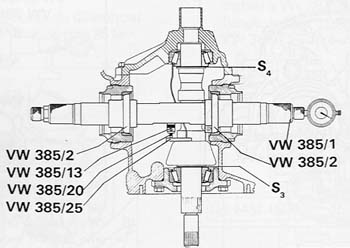

19. Introduza a VW 385, devidamente calibrada, no interior da carcaça e rosqueie a luva de ajuste
20. Não posicione a ponta do relógio sobre a VW 385/25

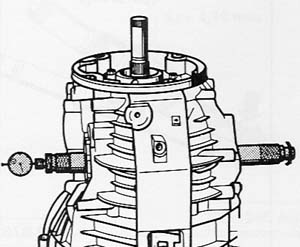

21. Gire o parafuso recartilhado da VW 385/1 de modo que fique justa, mas possibilite girá-la manualmente
22. Gire a VW 385/1, até que a ponta do relógio toque na VW 385/25 e o ponteiro do relógio atinja o desvio máximo (ponto de inversão)
23. O valor obtido é a medida "e" (leitura no sentido anti-horário)

- Determinação da espessura do calço S3
S3 = e - r
Exemplo:
Valor obtido "e" = 2,21mm
* Valor gravado na coroa "r" = 0,42mm
Espessura do calso S3 = 1,79mm

* No caso de reutilização do conjunto pinhão/coroa, o "r" corresponde ao valor obtido antes da desmontagem (pode ser diferente do valor gravado). Selecione o calço conforme a tabela.

- Determinação da espessura do calço S4
S4 = S.total - S3
Exemplo:
Espessura total do calço = 2,83mm
Espessura do calço S3 = 1,79mm
Espessura do calço S4 = 1,04mm
Selecione o calço conforme a tabela.

Os calços são fornecidos nas seguintes espessuras:
Valor Obtido Calço a ser instalado Peça VW Nº
1,05 - 1,100 1,100 082 519 141 AE
1,105 - 1,125 1,125 082 519 141 AF
1,130 - 1,150 1,150 082 519 141 AG
1,155 - 1,175 1,175 082 519 141 AH
1,180 - 1,200 1,200 082 519 141 AJ
1,205 - 1,225 1,225 082 519 141 AK
1,230 - 1,250 1,250 082 519 141 AL
1,255 - 1,275 1,275 082 519 141 AM
1,280 - 1,300 1,300 082 519 141 AN
1,305 - 1,325 1,325 082 519 141 AP
1,330 - 1,350 1,350 082 519 141 AQ
1,355 - 1,375 1,375 082 519 141 AR
1,380 - 1,400 1,400 082 519 141 AS
1,405 - 1,425 1,425 082 519 141 AT
1,430 - 1,450 1,450 082 519 141 BA
1,455 - 1,475 1,475 082 519 141 BB
1,480 - 1,500 1,500 082 519 141 BC
1,505 - 1,525 1,525 082 519 141 BD
1,530 - 1,550 1,550 082 519 141 BE
1,555 - 1,575 1,575 082 519 141 BF
1,580 - 1,600 1,600 082 519 141 BG
1,605 - 1,625 1,635 082 519 141 BH
1,630 - 1,650 1,650 082 519 141 BJ
1,655 - 1,675 1,675 082 519 141 BK
1,680 - 1,700 1,700 082 519 141 BL
1,705 - 1,725 1,725 082 519 141 BM
1,730 - 1,750 1,750 082 519 141 BN
1,755 - 1,775 1,775 082 519 141 BP
1,780 - 1,800 1,800 082 519 141 BQ
1,805 - 1,825 1,825 082 519 141 BR
1,830 - 1,850 1,850 082 519 141 BS
1,855 - 1,875 1,875 082 519 141 BT
1,880 - 1,900 1,900 082 519 141 CA
24. Confira a espessura do calço a ser instalado em vários pontos, utilizando um micrômetro. Verifique se os calços apresentam deformações ou rebarbas. Instale somente calços em perfeitas condições
25. Monte os calços selecionados:
S3: Atrás do rolamento traseiro do eixo do pinhão
S4: Atrás do rolamento dianteiro do eixo do pinhão
26. Faça uma medição de controle. Se os calços instalados estiverem corretos, o ponteiro do relógio deverá indicar o valor o "r" com uma tolerância de 0,04mm

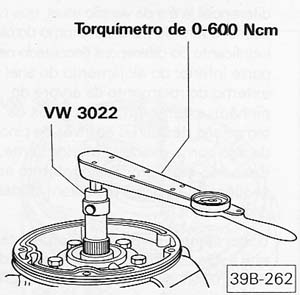

27. Meça o torque de fricção dos rolamentos do eixo do pinhão
Rolamentos novos: 250 a 550 Ncm
Rolamentos usados: Próximo ao valor medido antes da desmontagem
