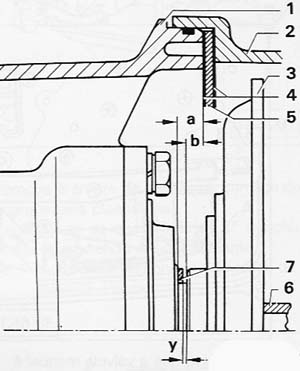

- Ponto de medição:

a. Carcaça do diferencial: superfície de separação da carcaça até o alojamento dos vedadores

b. Carcaça das engrenagens planetárias: região de apoio do calço de ajustagem até a placa intermediária com a junta

1. Carcaça do diferencial

2. Carcaça das engrenagens planetárias

3. Engrenagem anular

4. Juntas da placa intermediária

5. Placa intermediária

6. Eixo da turbina

7. Calço de ajuste

A folga "y" entre as carcaças deve ser ajustada para evitar o deslocamento axial de engrenagem anular

- Determinação da medida a:

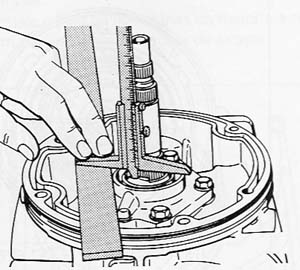

1. Coloque a régua sobre a carcaça e meça sobre o alojamento dos vedadores

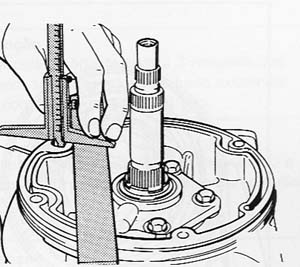

2. Meça a distância da régua até a superfície de separação da carcaça

Exemplo: É só subtrair as medições:

Da régua ao alojamento dos vedadores = 18,7 mm

Da régua até a superfície de separação da carcaça = 8,0mm

Medida a = 18,7 - 8,0 = 10,7 mm

- Determinação da medida b

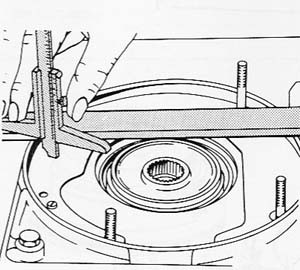

1. Posicione a régua sobre a carcaça e meça a distância entre a régua e a junta sobre a placa intermediária

Atenção: As juntas superior e inferior à placa intermediária deverão obrigatoriamente estar instaladas durante a medição

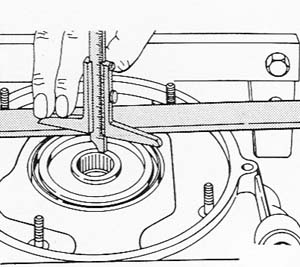

2. Meça da régua até a superfície de apoio do calço de ajustagem

Exemplo: É só subtrair as medições:

Da régua até a junta = 19,2 mm

Da régua até à superfície de apoio do calço = 10,0 mm

Medida b = 19,2 - 10,0 = 9,2 mm

- Determinação da medida x

x = a - b

Exemplo:

Medida a = 10,7mm - Media b = 9,2 mm = Medida x = 1,5 mm

Selecione o calço de ajustagem, de acordo com a tabela:

Calços de ajustagem existentes:

0,4 mm - peça N° 010.323.345A

1,2 mm - peça N° 010.323.346 A

Obs: Referência Volkswagen
